Засувки батерфляй у системах водопостачання та водовідведення

Там, де потрібно перекрити потік у трубопроводі великого діаметра без масивної й дорогої арматури, засувка батерфляй часто виявляється практичнішою за клинову. Компактна, легка, з простим поворотним механізмом — вона зайняла міцне місце у водопостачанні й водовідведенні. Але за зовнішньою простотою стоять нюанси: не кожна модифікація підходить під конкретне середовище, а помилка з ущільненням чи типом монтажу зводить нанівець усі переваги. Розберемо конструкцію й правила вибору.

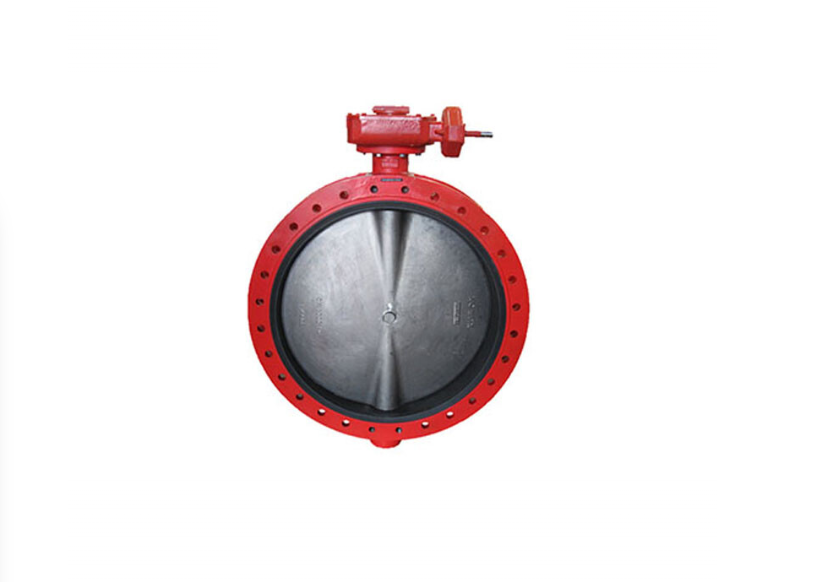

Що таке засувка батерфляй

Засувка батерфляй (дисковий затвор, поворотна заслінка) — це запірна або регулювальна арматура, у якій потік перекриває диск, що обертається навколо осі всередині корпусу. У закритому положенні диск стоїть упоперек потоку й перекриває прохід, у відкритому — повертається паралельно до руху середовища, залишаючись у потоці.

Головна конструктивна відмінність від засувки — диск не виводиться з проходу повністю, а лише повертається. Це дає надзвичайну компактність: будівельна довжина дискового затвора у кілька разів менша, ніж у клинової засувки того самого діаметра, а маса — суттєво нижча. Саме тому на трубопроводах великого діаметра батерфляй нерідко стає раціональнішим вибором, ніж громіздка засувка.

Будова та принцип роботи дискового затвора

Конструкція дискового затвора лаконічна, і в цьому її надійність. Основні елементи — корпус, диск, вал (шток) і ущільнення сідла.

• Корпус — компактний, міжфланцевого або фланцевого виконання, розрахований на встановлення між ділянками трубопроводу.

• Диск — робочий орган, що повертається на 90° від повного відкриття до перекриття.

• Вал (шток) — передає обертання від привода до диска; може бути суцільним або складеним.

• Ущільнення сідла — еластомерна манжета або спеціальне покриття, що забезпечує герметичність по контуру диска.

Керування здійснюється поворотом вала на чверть оберту, тому дисковий затвор швидко відкривається й закривається. У простих моделях це ручна рукоятка, у відповідальних вузлах — редуктор або привід. Мала кількість рухомих частин робить конструкцію ремонтопридатною й невибагливою в обслуговуванні.

Міжфланцеві та фланцеві модифікації

За способом приєднання дискові затвори поділяють на два основні типи, і вибір між ними залежить від умов монтажу та обслуговування лінії.

Міжфланцевий затвор (wafer) затискається між двома фланцями трубопроводу за допомогою наскрізних шпильок. Це найпоширеніше й найекономніше рішення: мінімальна маса, проста установка, невисока ціна. Обмеження — для демонтажу затвора доводиться розводити ділянку трубопроводу.

Фланцевий (або lug) затвор має власні фланці чи різьбові вушка з отворами, тому кріпиться до кожного фланця окремо. Такий міжфланцевий затвор у виконанні lug дозволяє демонтувати арматуру чи обладнання з одного боку без розбирання всієї лінії, що зручно на кінцевих ділянках і перед насосами.

Для магістральних водоводів, де важлива ремонтопридатність окремих вузлів, частіше обирають lug- чи фланцеве виконання; для протяжних ліній із рідким обслуговуванням достатньо економнішого wafer.

Сфери застосування

Дискові затвори охоплюють широкий діапазон завдань у водному господарстві та суміжних галузях. Їх обирають насамперед там, де поєднуються великий діаметр і потреба в компактності.

Типові сфери застосування:

• господарсько-питне й технічне водопостачання;

• каналізаційні мережі та водовідведення;

• насосні й фільтрувальні станції;

• системи охолодження та теплові пункти;

• зрошення й меліорація на великих діаметрах.

Коли постає завдання перекрити водовід великого перерізу без надмірних габаритів і бюджету, засувки батерфляй закривають цю нішу оптимально. Для питних ліній додатково перевіряють допуск матеріалів до контакту з питною водою, а для водовідведення — стійкість ущільнення до забрудненого середовища.

Матеріали диска й ущільнення

Ресурс дискового затвора визначається насамперед матеріалом диска й ущільнення сідла — саме вони контактують із середовищем.

Найпоширеніше поєднання для водопостачання — диск із нержавіючої сталі й манжета EPDM: воно дає стабільну герметичність і корозійну стійкість за помірної ціни. Для специфічних середовищ матеріали добирають окремо під хімію й температуру.

Ручний редуктор, електропривід і пневмопривід

Тип керування підбирають під діаметр, частоту перемикань і потребу в автоматизації.

• Ручна рукоятка — для малих діаметрів і нечастих операцій; поворот на чверть оберту простий і швидкий.

• Ручний редуктор — для середніх і великих діаметрів, де зусилля на рукоятці стає завеликим; черв'ячна передача полегшує керування й фіксує положення диска.

• Електропривід — для дистанційного керування, великих діаметрів та інтеграції в АСУ ТП; забезпечує точне позиціювання.

• Пневмопривід — для швидкого спрацювання й циклічних режимів за наявності пневмомережі.

Для відповідальних вузлів автоматизований привід не лише знімає ручну працю, а й гарантує повний хід диска, що важливо для стабільної герметичності.

Правила монтажу

Дисковий затвор чутливий до коректної установки, тому кілька правил варто врахувати заздалегідь. Перед монтажем перевіряють, що диск перебуває в трохи прочиненому положенні — це запобігає пошкодженню кромки об фланці під час затягування. Затвор центрують відносно осі труби, щоб диск при відкритті не впирався в стінки й прокладки.

Особливу увагу приділяють простору для повороту диска: у деяких модифікаціях у відкритому положенні він виступає за межі корпусу, тому одразу за затвором не повинно бути звужень, зворотних клапанів чи інших перешкод на близькій відстані. Шпильки затягують рівномірно, хрест-навхрест. Перед пуском лінію промивають, щоб тверді частинки не пошкодили ущільнення сідла під час першого закриття.

Переваги й обмеження конструкції

Як і будь-яка арматура, дисковий затвор має свою зону ефективності. Розуміння сильних і слабких сторін допомагає не ставити його туди, де доречніша інша конструкція.

Сильні сторони:

• компактність і мала маса, особливо на великих діаметрах;

• швидке керування — чверть оберту від відкриття до закриття;

• нижча вартість порівняно із засувкою того самого діаметра;

• простота конструкції й ремонтопридатність.

Обмеження:

• диск завжди залишається в потоці, створюючи невеликий гідравлічний опір;

• для сильно абразивних і волокнистих середовищ придатність обмежена;

• герметичність залежить від стану еластомерного сідла, чутливого до зносу.

Загалом засувка батерфляй оптимальна для води й нейтральних середовищ на середніх і великих діаметрах, тоді як для абразиву й волокон варто розглянути шиберну конструкцію, а для високого тиску на малих діаметрах — клинову.
